Módulos de CPU

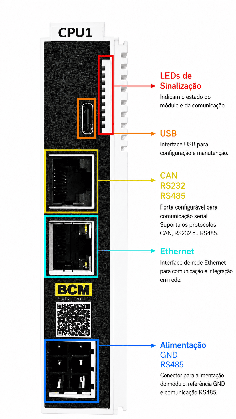

CPU-S1

CPU padrão de alto desempenho para controle e IoT.

Processador:

• Processador Dual-Core de alto desempenho;
• 8 MB memória de dados RAM, 16 MB memória Flash não volátil;
• Memória retentiva com tecnologia ferromagnética; escritas e leituras ilimitadas; retenção sem bateria por até 100 anos; de 8kB até 64kB;
• Slot para cartão de memória;
• RTC;
• Watchdogs e recursos avançados de segurança;
• Leds de sinalização;

Interfaces de Comunicação:

• Canal RS232;
• Canal RS485;
• Canal CAN;
• Canais Ethernet 10/100BASE-T;
• Canal wireless WiFi;
• Porta USB;
• Barramento de E/S BCM-RealTimeLink;

Protocolos e Programação:

• Diversos protocolos de comunicação: OPC-UA, MODBUS, DNP, IEC 61850, MQTT,
  BacNet, BCM2, SNMP, SNTP, FTP, HTTP, Freeport, CAN, Ethernet-IP e outros;
• Programação e monitoração através do Solver BCM, conforme a norma IEC61131-3, suportanto as linguagens Ladder, St, SFC, FBD, IL e Linguagem Descritiva;
• Servidor Web nativo, com suporte a aplicações customizadas feitas pelo usuário e ao editor de IHM BCM, com desenvolvimento drag-drop de aplicações web com elementos gráficos;

Módulos de Entradas e Saídas:

• Suporte à até 32 módulos de E/S da linha GP3500, atingindo 1024 pontos;
• Módulos de alta densidade com 16 entradas e 16 saídas digitais;
• Módulos avançados para medição de célula de carga, PT100, termopar, controle de movimento, entre outros.
• Protocolo BCM-RealTimeLink de alta velocidade e imunidade ao ruído. Ciclo de atuação dos módulos de 2ms com 100us de jitter máximo nominal;

CPU-D1

CPU mista para execução de algoritmos inteligentes de IA aplicados a controle de processos, interfaces para aquisição de imagem, unidade de processamento de imagem dedicada.

TPU 1.0 TOPS integrada, possibilidade de execução de scripts em python e modelos ONNX. Biblioteca de modelos pré-treinados para contagem de objetos, medição, detecção de falhas por vibração, entre outros.

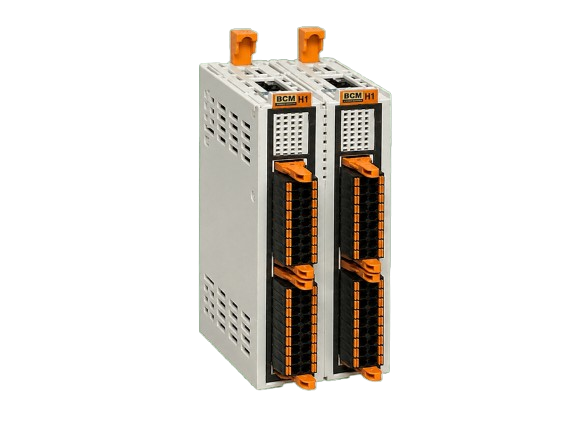

Módulos de Entradas e Saídas

Módulo D

• Módulo  Entradas e Saídas digitais.
• 16 Entradas Digitais, das quais;
  • 12 entradas bipolares NPN e PNP
  • 4 Entradas digitais rápidas 1MHz NPN;
  • 2 Canais de enconder 200kHz;
• 16 saídas digitais a transistor PNP com corrente máxima de 2A, das quais
  • 4 saídas rápidas PTO e PWM para controle de movimento até 200kHz;
• Consulte para variações com diferentes quantidades de pontos;

Módulo H

• Módulo Híbrido
• 8 entradas digitais bipolares NPN e PNP
• 7 saídas digitais PNP;
• 8 Entradas analógicas 16bits, das quais
  • 6 configuráveis entre 0-20mA e 0-10V
  • 2 0-20mA
• 2 saídas analógicas 0-20mA 12 bits;

Módulo A

• Módulo Analógico
• 8 Entradas analógicas 16bits configuráveis entre 0-20mA e 0-10V
• 6 saídas analógicas 0-20mA 12 bits ou 0-10V ou -10 a 10V;

Módulo T

• Módulo para temperatura
• Entradas para PT100/PT1000, Termopar, NTC e 0-20mA
• Até 8 canais configuráveis;
• Entradas de 24bits de alta precisão;
• Compensação da junta fria integrada;

Módulo TC

• Módulo para temperatura híbrido
• Entradas para PT100/PT1000, Termopar, NTC e 0-20mA
• Entradas e saídas digitais
• Até 4 canais configuráveis analógicos;
• Entradas de 24bits de alta precisão;
• Compensação da junta fria integrada;
• 8 entradas digitais bipolares NPN e PNP;
• 8 saídas digitais PNP;

Módulo L

• Módulo para células de carga
• Até 4 células de carga;

Módulo DR

• Módulo digital a relé
• 6 Saídas a relé;
